Что такое конденсаторный блок?

Определение конденсаторного блока

Конденсаторный блок — это предварительно собранный компонент холодильной системы, объединяющий несколько ключевых элементов, отвечающих за сжатие паров хладагента и отвод тепла в окружающую среду.
Проще говоря, конденсаторный блок выполняет две основные функции:
1. Сжать пары хладагента, выходящие из испарителя.
2. Конденсация хладагента в жидкое состояние путем выделения тепла через конденсатор.
Этот процесс является основополагающим этапом холодильного цикла.

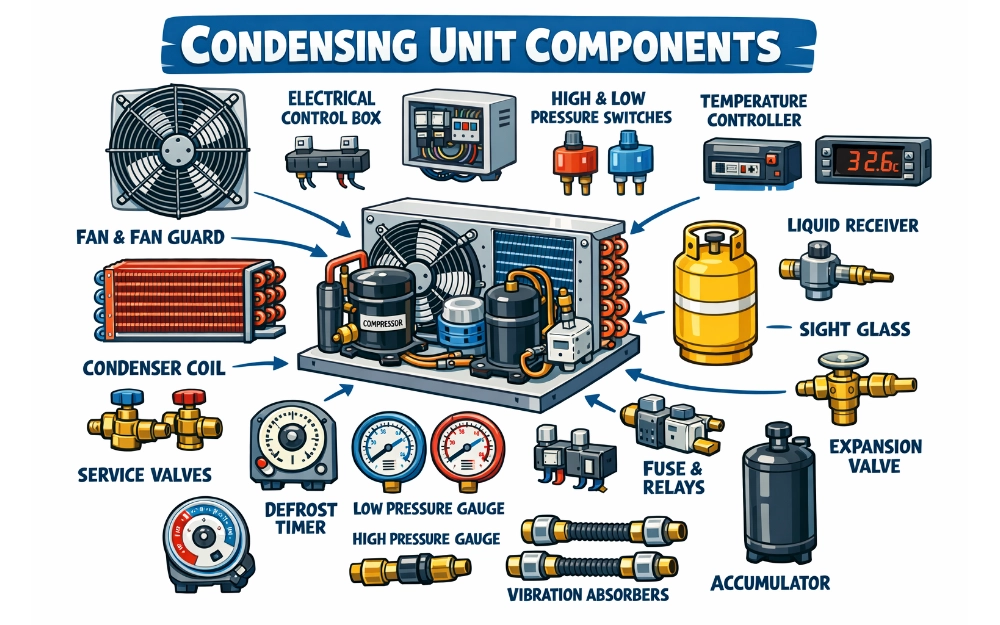

Компоненты конденсаторного блока

Для лучшего понимания устройства конденсаторного блока полезно знать его основные компоненты. Следует отметить, что конкретные детали могут различаться в зависимости от типа блока.
В типичном воздушном конденсаторном агрегате открытого типа основными компонентами обычно являются холодильный компрессор, конденсатор, двигатель вентилятора, ресивер, реле высокого и низкого давления, аккумулятор и монтажная пластина.

Как работает конденсаторный блок

Конденсаторный блок работает как часть холодильного цикла, взаимодействуя с испарителем и расширительным устройством.

Пошаговый процесс
1. Испарение
Хладагент низкого давления поглощает тепло в испарителе и превращается в пар.
2. Сжатие
Компрессор всасывает этот пар и сжимает его до газа высокого давления и высокой температуры.
3. Конденсация
Горячий газ поступает в конденсатор, где тепло отводится в окружающую среду. Хладагент конденсируется в жидкость под высоким давлением.
4. Расширение
Жидкий хладагент проходит через расширительное устройство (термораспределительный клапан или капиллярную трубку), снижая давление и температуру.
5. Цикл охлаждения повторяется.
Хладагент возвращается в испаритель, чтобы снова поглотить тепло.
Этот непрерывный цикл позволяет холодильным системам поддерживать контролируемую температуру.

Типы конденсаторных установок

Конденсаторные установки выпускаются в нескольких конфигурациях в зависимости от области применения.

Конденсаторные блоки с воздушным охлаждением
Характеристики:
*Для отвода тепла используйте окружающий воздух.
*Простая установка
*Более низкая первоначальная стоимость
*Широко используется в холодильных камерах и промышленных холодильных установках.

Конденсаторные установки с водяным охлаждением
Характеристики:
*Для отвода тепла используйте воду.
*Более высокая эффективность теплопередачи
*Более стабильная работа в жарком климате
Однако для их работы требуется:
*Границы
*Системы водоподготовки
*Дополнительная инфраструктура

Испарительно-конденсаторные установки
Они сочетают в себе особенности как воздушного, так и водяного охлаждения.
Преимущества:
*Более высокая эффективность, чем у систем с воздушным охлаждением
*Более низкое потребление воды по сравнению с традиционными системами водяного охлаждения
Часто используется в крупных промышленных холодильных системах.

Ключевые факторы при выборе конденсаторного блока

Для выбора подходящего конденсаторного блока необходимо учитывать несколько параметров:

Холодопроизводительность

Измеряется в:
*кВт
*Тонны холодильной мощности (ТР)

Пропускная способность зависит от:
*Размер комнаты
*Загрузка продукции
*Температура окружающей среды
*Температура испарения

Тип хладагента

К распространенным хладагентам относятся:
*R404A
*R507A
*R134A
*R449A
*CO₂ (R744)
